TEPELNÉ ČERPADLO monoblok Ariston NIMBUS 70M-T, alebo "Ideálne riešenie všade tam, kde plyn nie je, alebo len skrátka byť IN :-)!"

Tepelné čerpadlo monoblok Ariston NIMBUS 70M-T, alebo "Ideálne riešenie všade tam, kde už plyn nie je!"

Krok 1. Kontrola predprípravy pred inštaláciou TČ.



Krok 2. Inštalácia vonkajšej a vnútornej jednotky

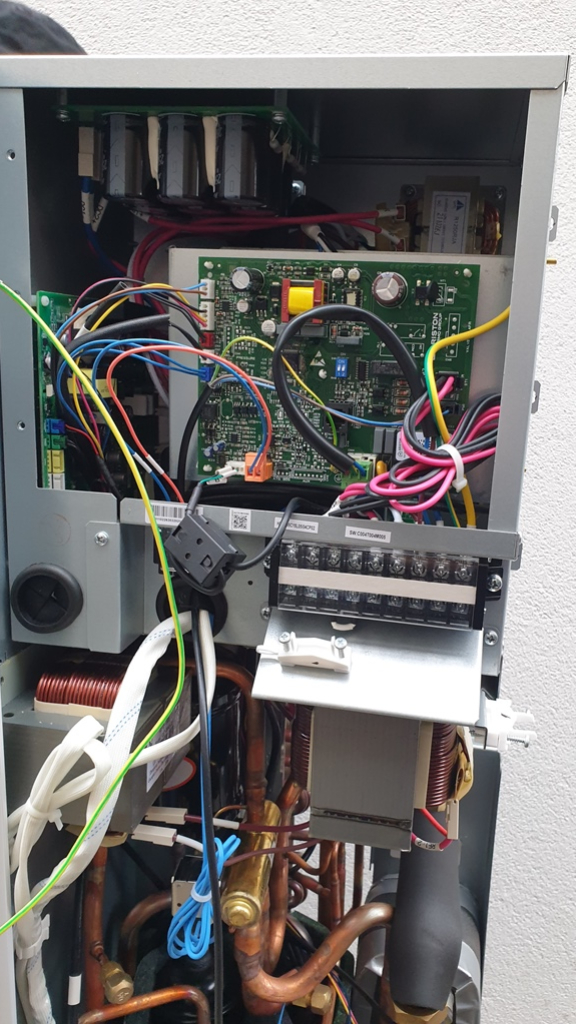

Krok 3. Napojenie vonkajšej jednotky. Kedže sa jedna o monoblok, použité na prepojenie bolo použité vodovodné medene potrubie priemeru 32 mm. Dôvod? Vzdialenosť medzi vonkajsou a vnútornou jednotkou je cca 6m a kvôli  eliminovaniu hydraulických strát. Následne zapojenie elektrického napájania TČ.











Poznámka: Kedže sa jedná o 3 fázové TČ, je potrebné skontrolovať správne poradie fáz.

Protimrazová ochrana TČ a výmeníka pomocou exogélových kartuší. V prípade dlhšieho výpadku elektriny a náhodného zamrznutiu prepojovacích potrubí, exogélové patroly sa vytlačia, voda z doskového výmenika vytečie a tým ochrani TČ. (aj súčasť záručných podmienok).

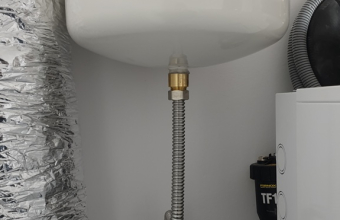

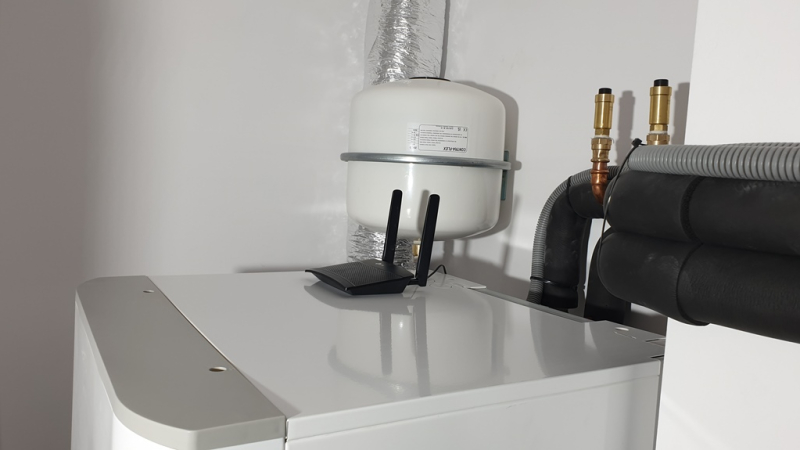

Krok 4. Napojenie vnútornej jednotky a hydraulické prepojenie.







Dôležité a potrebné je použitie filtra s magnetom, na vratkách z podlahovky a vstupe do TČ!. (aj súčasť záručných podmienok).

Krok 5. Zapojenie ovládania v obývacej izbe





Krok 6 Veľké finále! :-)

Nábeh teploty v interiéri. Je to ukážka nizkych tepelných strát domu a výbornej práce TČ.







A čo vy? Ešte váhate? Aj takto môže vyzerať vaša inštalácia! :-)
